白鐵加工遇彎頭手工放樣的方法有哪些

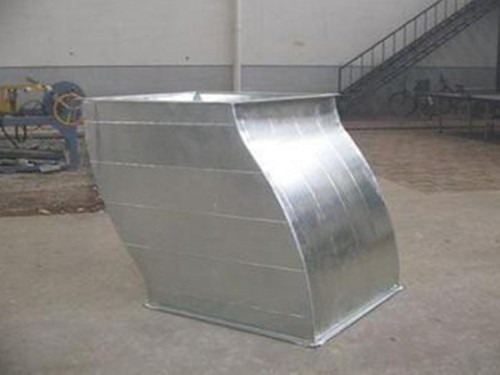

  白鐵加工包管道遇到彎頭，白鐵皮是怎么放樣板的呢？多節的彎頭叫作“蝦米腰”。下面和威海白鐵加工一起來了解下手工放樣步驟：

  1、先按實際尺寸畫出彎頭側面投影。包括接縫線。

  2、按線把每一個封閉線框圖形分割成獨立的圖形。

  3、取一個圖樣，畫在另一張紙上，沿圖樣高度畫兩條上下平行的橫線，并與中線垂直，長度正好是圖樣直徑的圓周長。

  4、將圖樣垂直方向作等分，并作好標記，然后將這些等分線垂直的畫到剛才畫的展開的長方形內，注意展開圖上的點一定要對應投影圖樣上的點。

  5、將圖樣上斜線沿水平方向作等分。并平行的拉到展開的圖樣上，并對應相應的點。把展開樣上得到的交點圓滑連接，就是展開的曲線。等分作的越密，曲線越準。

  6、放出咬口的量，和板厚處理。

  白鐵加工彎頭下料要知道彎曲半徑，厚度、幾節。板金展開圖樣一般都采用相貫線法放樣，沒有計算公式。制圖軟件繪制比較方便。
